Обзор материнской платы MSI Z77A-GD80 на чипсете Intel Z77

Новая материнская плата Z77A-GD80 больше не является топовой в линейке MSI, что не мешает ей с большим запасом удовлетворять потребности даже достаточно придирчивого пользователя. Кроме того, это одна из первых плат компании, которая поддерживает технологию Thunderbolt

Уже несколько лет компания MSI использует индекс GD80 для обозначения топовых материнских плат. Последний раз мы сталкивались с этой серией на примере модели MSI P67A-GD80, которая отличалась почти рекордными возможностями расширения, включающими три PEG-слота, два гигабитных сетевых контроллера, поддержку последовательной шины FireWire, дополнительные чипы SerialATA 6 Gb/s и PCI, а также целых десять портов USB 3.0.
С выходом чипсета Intel Z77 внутренняя политика MSI несколько изменилась: модель MSI Z77A-GD80 перестала быть флагманской, это место заняла плата Z77 MPOWER (со схожим дизайном PCB). Возможности расширения платы MSI Z77A-GD80 не столь мощные, как у ее предшественницы, что можно объяснить поддержкой технологии Thunderbolt (для установки соответствующего чипа необходимо задействовать четыре линии шины PCI Express), а также некоторым понижением платы в статусе. По остальным характеристикам Z77A-GD80 является вполне мощным и сбалансированным продуктом, имеющим на борту три слота PCI Express x16 и в полной мере поддерживающим весь спектр фирменных технологий MSI.

Спецификации MSI Z77A-GD80

MSI Z77A-GD80
Процессор	Разъем Socket LGA1155 Поддержка технологии Intel Turbo Boost
Чипсет	Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600/../2800 Возможен двухканальный доступ к памяти Индикатор питания
Графика	Три слота PCI Express x16 Поддержка технологий AMD CrossFireX и NVIDIA SLI Поддержка Intel HD Graphics
Возможности расширения	Четыре слота PCI Express x1 Десять портов USB 2.0 (четыре встроенных, шесть дополнительных) Четыре порта USB 3.0 (два встроенных, два дополнительных) Один дополнительный порт IEEE1394 (FireWire) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet Один порт Thunderbolt (MDP)
Возможности для разгона	Изменение частоты Bclk, изменение множителя Изменение напряжения на процессоре, памяти, СPU-IO, SA, PLL и чипсете (PCH) Технология MSI OC Genie
Дисковая подсистема	Поддержка протокола SerialATA 3 Gb/s (четыре канала — Intel Z77, c поддержкой RAID) Поддержка протокола SerialATA 6 Gb/s (два канала — Intel Z77, c поддержкой RAID) Поддержка протокола SerialATA 6 Gb/s (два канала — ASMedia ASM1061)
Extensible Firmware Interface (EFI)	Оболочка Click BIOS II 2 х 64 Мбит Flash ROM, dip-переключатель Утилита MSI M-Flash Технология MSI Super Charger Поддержка профилей Утилита Live Update 5 Поддержка 15 языков
Разное	Один порт для PS/2-клавиатуры или мыши Кнопки включения, перезагрузки, сброса CMOS, OC Genie Утилита MSI Click BIOS II Семисегментный индикатор POST-кодов STR (Suspend to RAM) S/P-DIF Out Многофункциональная утилита Core Center
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 8-контактный разъем питания
Мониторинг	Отслеживание температуры процессора, системы, напряжений, скорости вращения трех вентиляторов Технология SmartFan Поддержка технологии APS (Active Phase Switching)
Размер, мм	Форм-фактор ATX, 244x305 (9,6 дюйма x 12 дюймов)

Коробка с MSI Z77A-GD80 выглядит так:

В ней можно обнаружить следующее:

• материнскую плату;
• руководство пользователя на английском языке + краткую инструкцию по установке;
• описание программного обеспечения, сертификат качества;
• DVD-диск с ПО и драйверами;
• четыре кабеля SerialATA;
• планку с двумя дополнительными портами USB 3.0;
• набор дополнительных коннекторов;
• набор V-Kit для измерения напряжений;
• заглушку на заднюю панель корпуса;
• гибкий мост SLI.

Некоторое понижение платы в статусе напрямую повлияло на ее комплектацию. Можно сказать, что уменьшение количества компонентов прямо пропорционально сокращению возможностей расширения (если сравнивать ее с платой MSI P67A-GD80). Тем не менее с содержимым коробки по-прежнему все хорошо. Пользователь получает несколько кабелей SerialATA, набор коннекторов для удобного подключения платы к корпусу и гибкий мост для соединения двух видеокарт в массив SLI.
Из дополнительных элементов отметим набор V-Kit, который используется для непосредственного мониторинга напряжений через модуль CheckPoint. Кроме этого, в коробке можно найти планку с двумя внешними портами USB 3.0.
Что касается документации, то к ней у нас не возникло никаких претензий, как и к содержимому DVD-диска. На последнем покупатель сможет найти все необходимые драйверы, ряд фирменных утилит, а также пробную версию антивируса Norton Internet Security 2012 (90 дней) и несколько пробных приложений CyberLink (PowerDVD 11, PowerDirector 9 и MediaExpress 6.5; все 30-дневные). Кроме того, на диске записана оболочка Winki III (основанная на ядре Linux), которая содержит ряд полезных приложений.
Нужно отметить, что установка драйверов и утилит очень проста благодаря понятному интерфейсу:

Плата MSI Z77A-GD80

Разработчики платы MSI Z77A-GD80 отказались от поддержки шины PCI в пользу большего количества слотов PCI Express x1. Тем самым они избавились от необходимости установки дополнительного контроллера, несколько упростили дизайн PCB и снизили конечную стоимость продукта.

Помимо четырех слотов PCI Express x1 (все они подключены к чипсету), на плате установлено три PEG-слота, которые обслуживаются процессорным контроллером PCI Express. Возможные конфигурации распределения линий следующие: 16+0+0, 8+8+0 и 8+4+4. Тут же отметим, что последний режим доступен только при установке процессора с ядром Ivy Bridge.

Сборка системы не вызывает затруднений, поскольку защелки слотов DIMM не блокируются первой видеокартой, а разъемы питания установлены правильно, то есть по краям платы: основной, 24-контактный разъем расположен на нижнем краю, а дополнительный, 8-контактный — на правом:

Рядом с процессорным гнездом распаян 4-контактный разъем CPUFAN1 для соответствующего кулера. Также на плате присутствуют еще два четырехконтактных разъема (SYSFAN1 и SYSFAN2) и два трехконтактных (соответственно SYSFAN3 и SYSFAN4).
На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота с чередованием цветов. Чтобы задействовать двухканальный режим, нужно установить модули в слоты одного цвета.

Отметим, что плата поддерживает память с частотами от DDR3-1066 до DDR3-2800, а максимальный объем памяти равен 32 Гбайт. Как только на плату подается напряжение, включается подсветка кнопки Power.

Возможности расширения

Благодаря чипсету Intel Z77, плата поддерживает четыре порта SerialATA 3 Gb/s и два порта SerialATA 6 Gb/s и позволяет объединить диски в RAID-массивы уровней 0, 1, 5 и 10. Соответствующие порты расположены около чипсета, ориентированы параллельно плоскости платы и окрашены в черный (3 Gb/s) и белый (6 Gb/s) цвет.

Кроме этого, плата поддерживает еще пару каналов SerialATA 6 Gb/s с помощью дополнительного контроллера ASMedia ASM1061 (соответствующие порты расположены вместе с остальными — крайние слева):

В результате общее количество подключаемых дисков равно восьми (четыре SATA 3 Gb/s и четыре SATA 6 Gb/s). Также на плате установлено 10 портов USB 2.0: четыре расположены на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Помимо них, плата поддерживает четыре порта USB 3.0, два из которых расположены на задней панели, а еще два подключаются при помощи планки (которая в комплекте наличествует).
MSI Z77A-GD80 поддерживает и другой вид последовательной шины — IEEE1394 (FireWire). Для этого на плату установлен контроллер VT6315N производства VIA. Причем, несмотря на то, что данный чип позволяет работать с двумя портами FireWire, инженеры MSI развели только один, который подключается с помощью планки (нет в комплекте).

Плата MSI Z77A-GD80 имеет восьмиканальный звук, а в качестве кодека используется чип ALC898.

Также на плате установлен высокоскоростной сетевой контроллер Intel 82579V (Gigabit Ethernet), подключенный к отдельной линии шины PCI Express.

Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:

Отметим, что на панели установлено два привычных видеовыхода (VGA и HDMI), а также новый порт Thunderbolt (выполнен в конструктиве Mini-DisplayPort), который, помимо мониторов, позволяет подключать любые другие устройства с данным интерфейсом. Функциональность технологии Thunderbolt обеспечивает соответствующий чип производства Intel:

Кроме этого, на задней панели установлены оптический и коаксиальный S/P-DIF-выходы, набор стандартных аудиовыходов, один порт PS/2, а также кнопка сброса настроек BIOS. Кроме этой кнопки, на MSI Z77A-GD80 установлено еще три: одна предназначена для старта системы, другая — для перезапуска. Третья кнопка называется OC Genie — она запускает одноименную функцию автоматического разгона.

Обратите внимание на синий блок, установленный слева от кнопок. Это модуль CheckPoint, который позволяет напрямую измерять рабочие напряжения на плате. Кроме того, на MSI Z77A-GD80 размещен семисегментный индикатор POST-кодов для первоначальной диагностики системы, а также две микросхемы BIOS.

Переключение между микросхемами осуществляется при помощи небольшого dip-переключателя, который распаян там же.
Прежде чем переходить к описанию настроек BIOS, приведем традиционную схему компонентов:

ECS

Обзор материнской платы ECS Z77H2-AX на чипсете Intel Z77 Express

С выпуском нового чипсета производители системных плат стремятся «снять сливки» с рынка с помощью дорогих топовых продуктов. Не изменила этой традиции и Elitegroup Computer Systems, создав эксклюзивную плату на основе чипсета Intel Z77 Express

Эксклюзивность видна во всем, начиная с оформления упаковки и дизайна платы и заканчивая ее функциональностью. По утверждению производителя, продолжительность тестирования Z77H2-AX увеличена в три раза относительно стандартной, а температура при тестировании повышена на 125%. Слой позолоты на контактах процессорного разъема и слотов платы также увеличен втрое, что должно положительно сказаться на ее надежности и долговечности при частой смене компонентов. Производитель особо подчеркивает, что платы этой модели собираются вручную и индивидуально пронумеровываются, хотя в чем состоят преимущества этого подхода перед обычной конвейерной сборкой — для нас загадка.
Как и подобает топовому продукту, ECS Z77H2-AX оснащена максимумом дополнительных контроллеров и портов. Так, на плате присутствуют адаптеры Wi-Fi и Bluetooth, слот mSATA для SSD-накопителя, чип Lucid Virtu MVP, позволяющий системе переключаться между дискретной и встроенной в процессор графикой , мост PLX ExpressLane PXE 8747, обеспечивающий дополнительные линии PCI Express, и многое другое. Без сомнения, обладатель этой платы, добавив  топовый процессор семейства Intel Ivy Bridge,  сможет построить предельно мощную игровую систему.

Спецификация ECS Z77H2-AX
Процессор	Разъем Socket LGA1155 (поддержка Ivy Bridge) Поддержка технологии Intel Turbo Boost
Чипсет	Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 2400/1066/1333/1600 Возможен двухканальный доступ к памяти
Графика	Три слота PCI Express 3.0 x16 Поддержка Intel HD Graphics Поддержка технологии LucidLogix Virtu MVP
Возможности расширения	Два 32-битных слота PCI Два слота PCI Express x1 Шесть портов USB 2.0 (четыре встроенных, два дополнительных) Шесть портов USB 3.0 (четыре встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet
Возможности для разгона	Изменение множителя Изменение частоты процессорной шины Изменение напряжения на процессоре, памяти, AXG, IMC, PLL и чипсете (PCH)
Дисковая подсистема	Поддержка протокола SerialATA 6 Gb/s (два канала — H77, два канала — ASMedia ASM1061) Поддержка протокола SerialATA 3 Gb/s (два канала — H77), слот mSATA, два канала eSATA
Extensible Firmware Interface (EFI)	AMI BIOS с поддержкой ACPI, DMI, PnP 64 Мбит Flash ROM ECS M.I.B X Utility
Разное	Кнопки Power, Reset, Clear CMOS Многофункциональная утилита AI Suite II Встроенные модули Wi-Fi и Bluetooth STR (Suspend to RAM) S/P-DIF Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 8-контактный разъем питания
Мониторинг	Отслеживание напряжений и скорости вращения всех вентиляторов Технология QoolTech IV
Размер, мм	Форм-фактор ATX, 305х244

Коробка системной платы оформлена относительно скромно: на золотом фоне нет ничего, кроме логотипов и названия платы.

Если откинуть крышку, можно полюбоваться на черную плату с элементами золотого цвета.

В коробке обнаруживается следующее:

• системная плата;
• руководство пользователя на английском языке;
• многоязычное руководство по установке;
• DVD-диск с ПО и драйверами;
• шесть кабелей SerialATA;
• дополнительная планка с двумя разъемами USB 3.0 для передней панели корпуса;
• экранирующая планка на заднюю панель разъемов;
• три моста SLI;
• антенна для Wi-Fi-модуля;
• набор резиновых заглушек для портов USB.

Комплектация практически исчерпывающая, несколько удручает лишь отсутствие мостов Crossfire. Документация весьма подробная, она включает в себя полное описание настроек BIOS и установки ПО, кроме того, есть инструкция по созданию массива RAID.
Установочная оболочка, запускающаяся с диска, позволяет полностью автоматически установить все необходимые драйверы и утилиты; впрочем, в руководстве описана и процедура ручной установки, на случай если с оболочкой возникли какие-то проблемы.
Cписок размещенных на диске утилит обширный, он содержит как фирменные утилиты, так и набор ПО Cyberlink и Norton Internet Security 2012.
Набор фирменных утилит состоит из пяти программ:

• eBLU — обновление BIOS «на лету»,
• eDLU — обновление драйверов системной платы,
• eOC — простая утилита для разгона системы,
• eSF — управление режимами работы вентиляторов,
• EZ Charger — управление зарядкой USB-устройств.

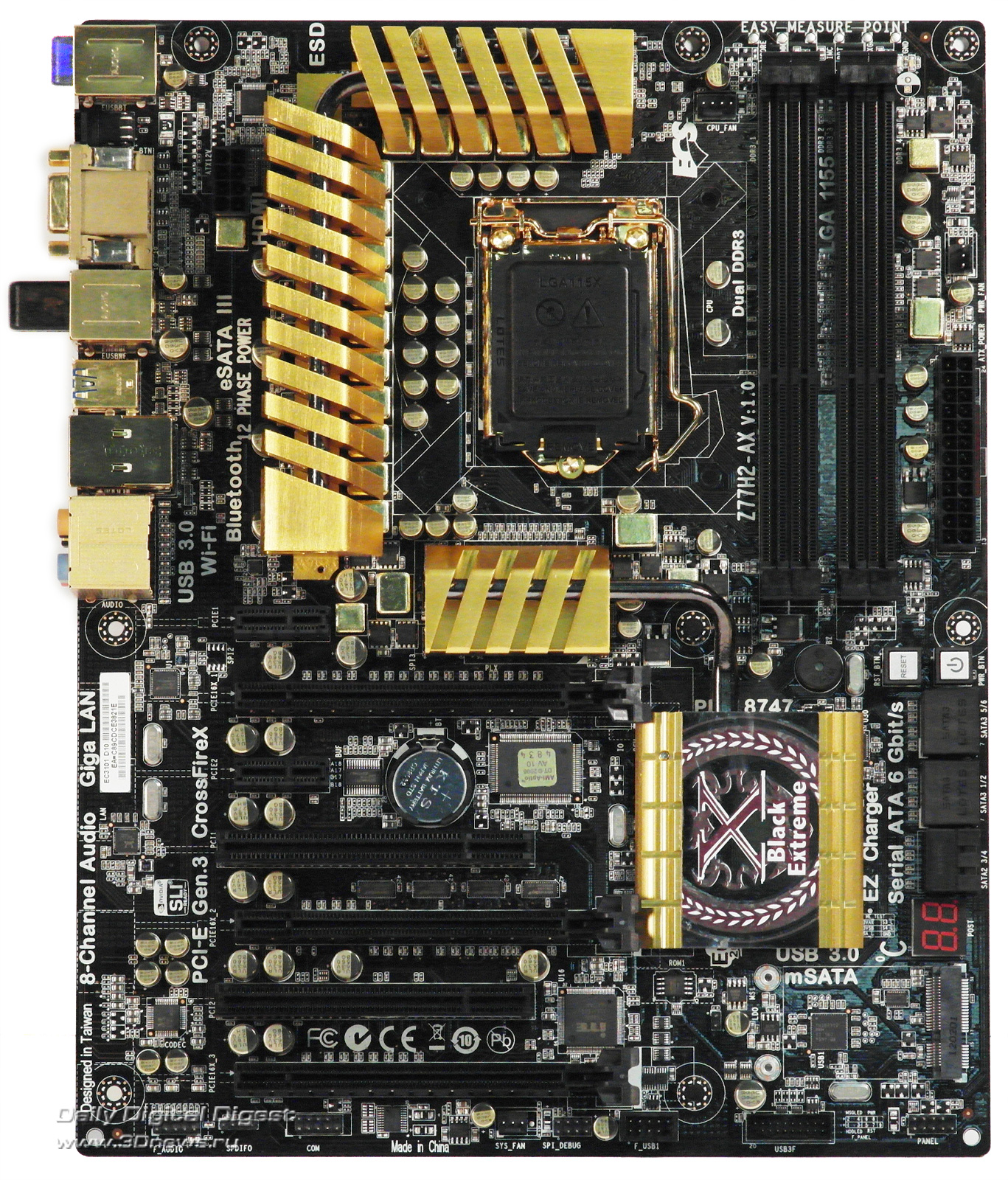

Плата ECS Z77H2-AX

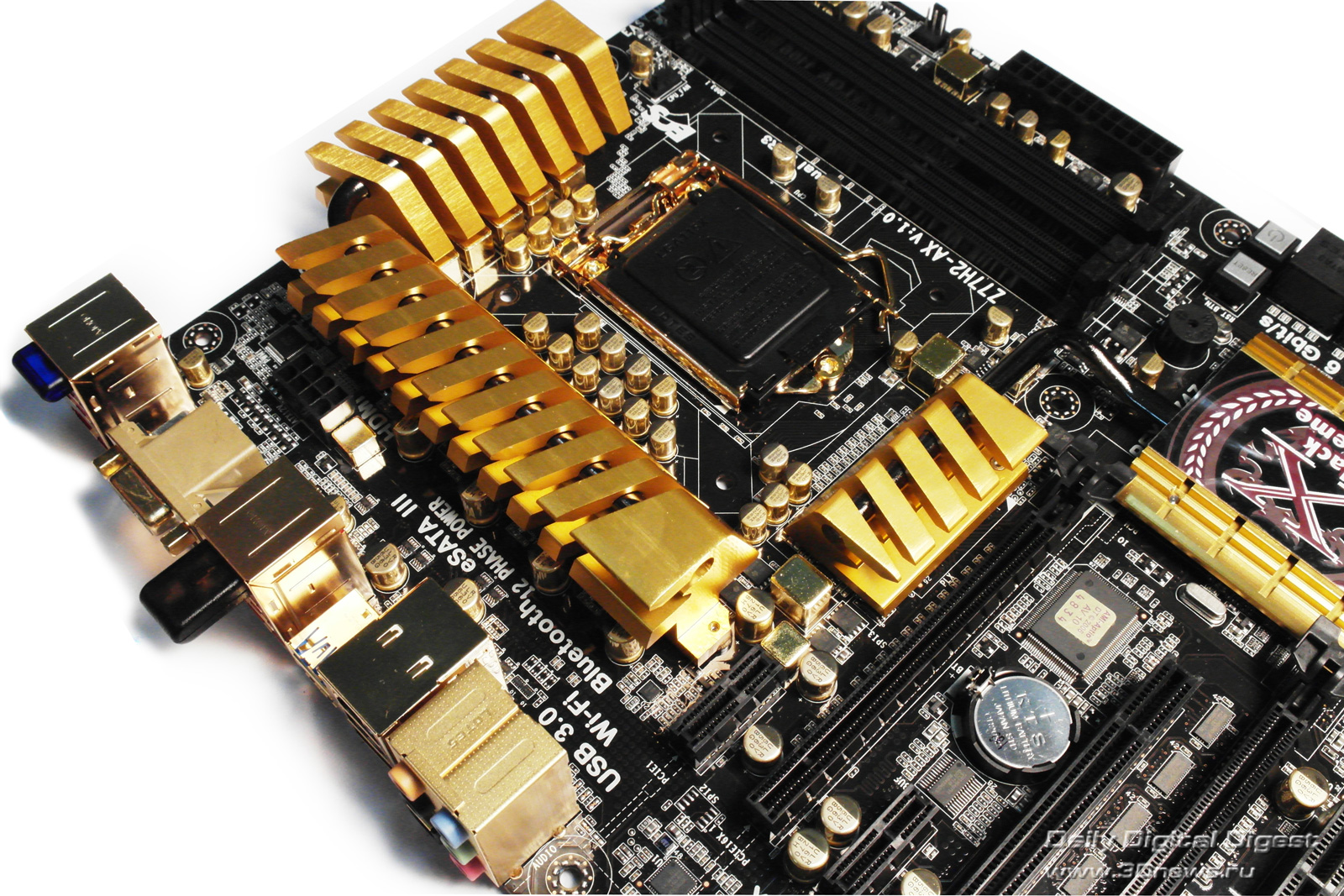

Внешне плата разительно отличается от всех прочих прежде всего тем, что слоты и разъемы не выделены цветом для удобства пользователя — они черные, как и сама плата. Сделано это, видимо, для того, чтобы ничто не нарушало гармоничную черно-золотую гамму, в которой оформлен продукт: визуально выделяются лишь радиаторы и разъемы задней панели. Это не слишком удобно, зато красиво.

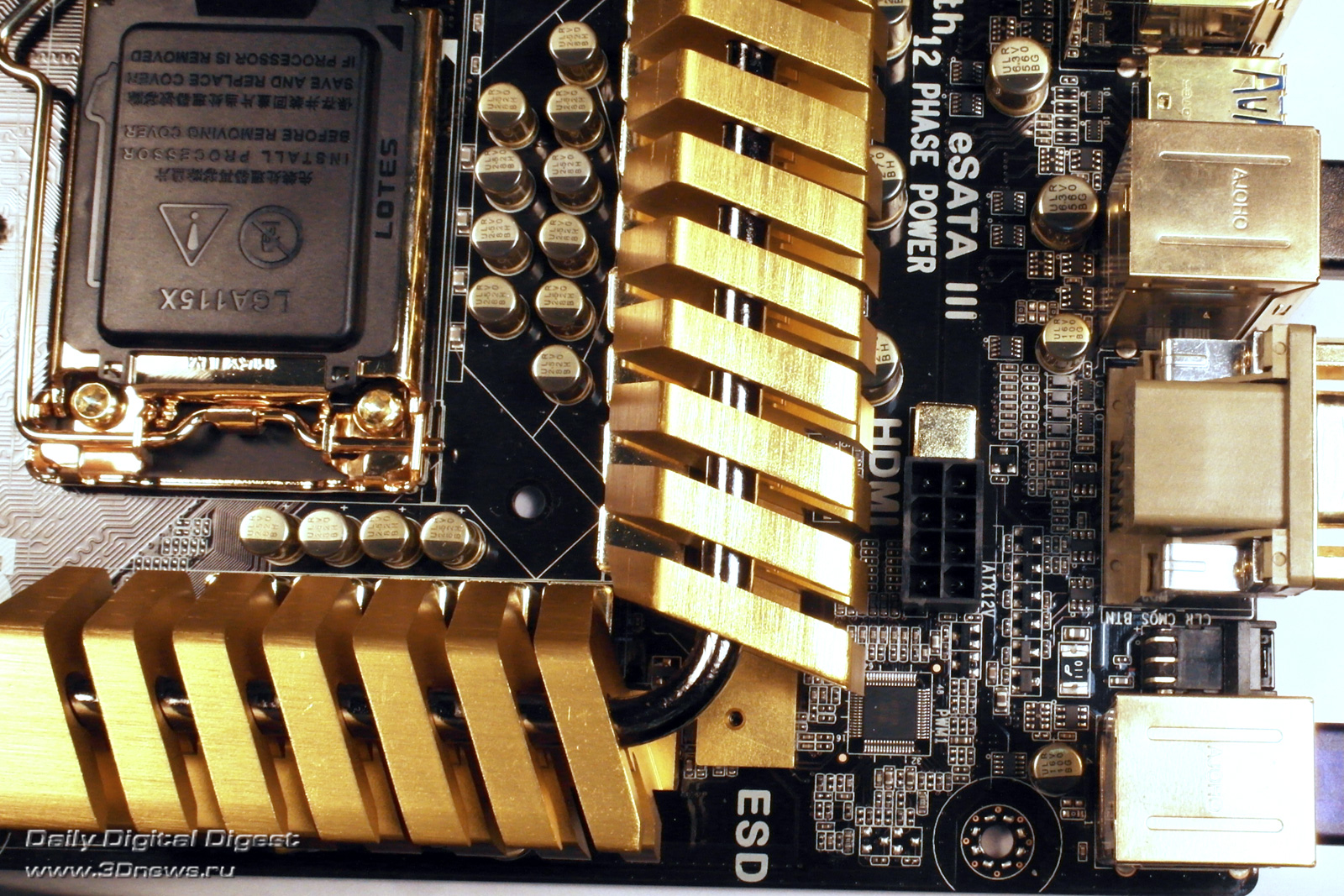

Система охлаждения платы состоит из четырех радиаторов: два охлаждают элементы 12-фазного регулятора напряжения, два — чипсет и чип PLX ExpressLane PXE 8747, попарно они соединены тепловыми трубками.
Практически сразу после распаковки мы обнаружили весьма неприятный дефект: один из углов платы заметно изогнут.

По всей видимости, одно или несколько отверстий для крепления радиаторов регулятора напряжения выполнены немного не там, где следует, из-за чего радиатор стягивает плату и создает в ней напряжения, крайне нежелательные для многослойных плат. Это вполне может привести к появлению микротрещин во внутренних слоях и, как следствие, к нестабильности работы системы. В нашем случае это вызвало некоторые проблемы, не повлиявшие на прохождение тестов. Конечно, отмеченный изгиб — проблема не продукта как такового, а брак в конкретном экземпляре, тем не менее это позволяет обоснованно усомниться в преимуществах ручной сборки.

24-контактный разъем основного питания расположен традиционно — на передней кромке платы, а 8-контактный разъем дополнительного питания спрятан за массивным радиатором регулятора напряжения.

Благодаря чипу PLX ExpressLane PXE 8747, плата способна поддерживать работу трех видеоадаптеров в конфигурации PCI Express x16/x8/x8, чего более чем достаточно для достижения предельной производительности.

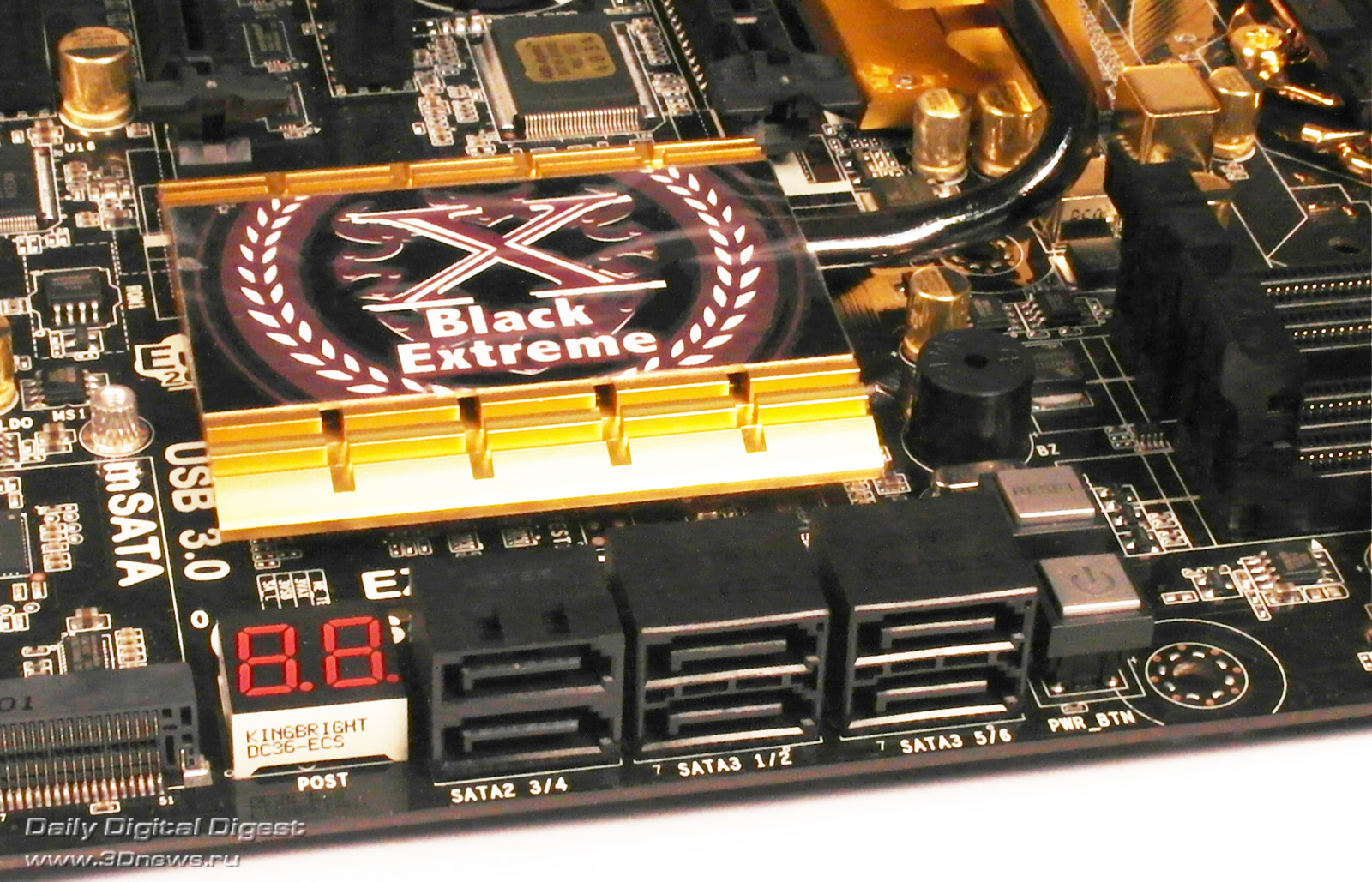

На передней кромке платы размещены шесть портов SerialATA: два 3 Gb/s и четыре 6 Gb/s. Все порты ориентированы параллельно плоскости платы, при этом порты 3 Gb/s не отделены цветом от 6 Gb/s, различить их можно лишь по надписям на плате.

Справа от блока портов SeralATA размещены кнопки Power и Reset. Кнопки большие и удобные, правда, изрядно болтаются в своих гнездах. Впрочем, вряд ли этот люфт чреват какими-либо неприятностями, так как эти кнопки обычный пользователь нажимает всего один-два раза для проверки платы перед установкой в корпус. Слева от блока портов SerialATA находится индикатор POST-кодов, который может очень пригодиться для диагностики в случае неработоспособности системы. Жаль только, что в руководстве пользователя значения этих кодов не приводятся.
На плате установлено несколько дополнительных контроллеров. Работу двух дополнительных портов USB 3.0 поддерживает чип Texas Instruments TUSB7320.

На плате установлен неплохой 8-канальный HD-аудиокодек ALC892.

В качестве сетевого адаптера применен гигабитный Realtek RTL8111E.

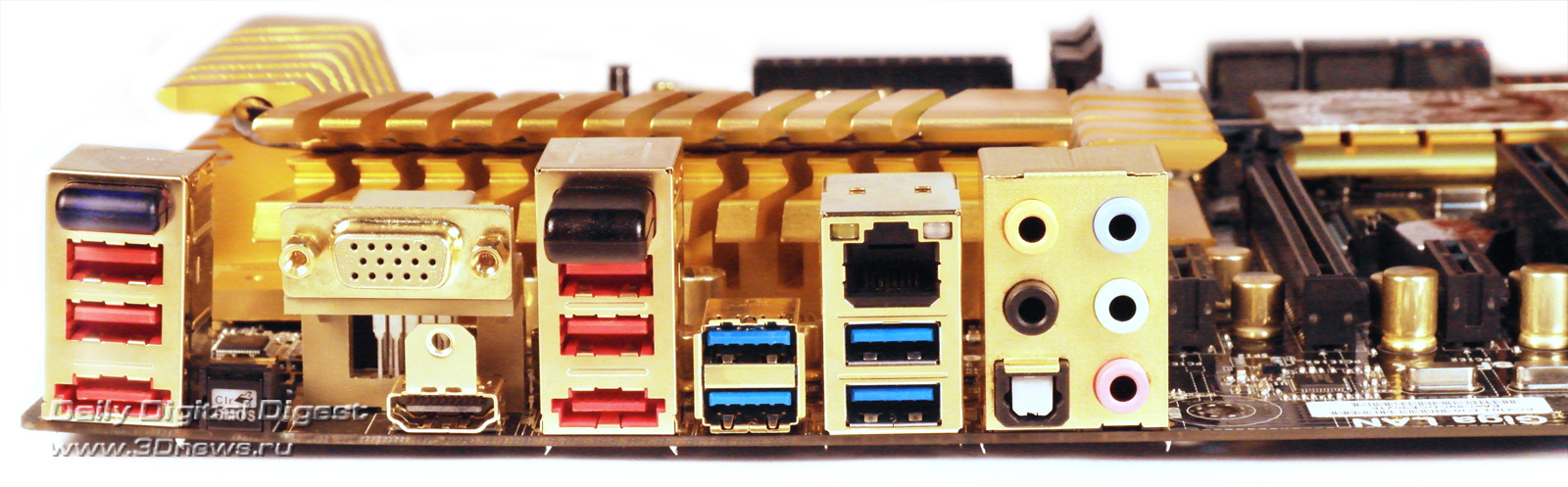

Работа двух портов eSATA 6 Gb/s, расположенных на задней панели разъемов, обеспечивается чипом ASMedia ASM1061.

Помимо разъемов, задняя панель содержит модули Bluetooth и Wi-Fi, подключенные к шине USB, и кнопку очистки CMOS. Такое размещение кнопки не случайно: действительно, если система не запустится после установки в корпус либо неудачной попытки разгона, сбросить настройки можно, не открывая компьютер.

В руководстве приводится не слишком подробная схема компонентов платы:

Biostar

Обзор материнской платы Biostar Hi-Fi Z77X на чипсете Intel Z77

Материнские платы Biostar по своим характеристикам не уступают продуктам производителей первого эшелона. К сожалению, это касается и розничной цены. Но в случае с моделью Hi-Fi Z77X это не так: специалистам Biostar удалось создать плату с отличным сочетанием «функциональность/цена»

Ассортимент компании Biostar пополнился новой платой Hi-Fi Z77X на чипсете Intel Z77, в результате чего общее количество моделей на этом наборе логики достигло шести. Может показаться, что это довольно много для производителя второго эшелона, но это только первое впечатление: инженеры компании разработали два основных дизайна PCB и используют их для производства пяти плат.
Напротив, для платы Hi-Fi Z77X был создан новый дизайн, впрочем, с частичным копированием схем уже существующих. В частности, заимствован преобразователь питания процессора и памяти, а также расположение основных компонентов вокруг процессорного гнезда. Грубо говоря, вся правая часть Hi-Fi Z77X совпадает с таковой у недавно рассмотренной платы Biostar TZ77XE4, за исключением формы и цвета радиаторов. В левой части изменения весьма существенны: так инженеры отказались от поддержки шины PCI (тем самым сэкономили на одном контроллере) и убрали дополнительный контроллер SerialATA 6 Gb/s.
Вместе с тем новая плата может похвастаться весьма качественной звуковой подсистемой, именно поэтому в ее название было добавлено Hi-Fi. В результате, данный продукт можно рассматривать как неплохое решение для экономных пользователей, которое позволяет отказаться от дискретной звуковой карты при практически том же качестве звучания. Более важным фактором является вполне разумная розничная цена (~5 000 рублей; сентябрь 2012 года), что обеспечивает Biostar Hi-Fi Z77X отличное сочетание «функциональность/цена» среди всех плат на чипсете Intel Z77 с тремя слотами PCI Express x16.

Спецификация Biostar Hi-Fi Z77X

Biostar Hi-Fi Z77X
Процессор	Разъем Socket LGA1155 Поддержка технологии Intel Turbo Boost
Чипсет	Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600/1866*/2133*/2400*/2600* Возможен двухканальный доступ к памяти
Графика	Три слота PCI Express x16 Поддержка Intel HD Graphics Поддержка технологии NVIDIA SLI Поддержка технологии AMD CrossFireX
Возможности расширения	Три слота PCI Express x1 Восемь портов USB 2.0 (четыре встроенных, четыре дополнительных) Четыре порта USB 3.0 (два встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet
Возможности для разгона	Изменение частоты Bclk от 95 до 300 МГц с шагом 0,01 МГц, изменение множителя Изменение напряжения на процессоре, памяти, CSA, PLL, VCCIO и чипсете (PCH) Утилита Biostar ToverClocker
Дисковая подсистема	Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID 0,1,5, 0+1 и JBOD) Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID 0,1,5, 0+1 и JBOD)
Extensible Firmware Interface (EFI)	32 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Утилита Biostar BIOS Update Утилита Biostar BIOS Screen Технология Biostar BIO-Remote2 Технология Biostar Charger Booster Поддержка профилей CMOS
Разное	Один последовательный порт, порт для PS/2 клавиатуры или мыши Кнопки включения и перезагрузки Семисегментный индикатор POST-кодов STR (Suspend to RAM) S/P-DIF Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 8-контактный разъем питания Поддержка Biostar Green Power Utility
Мониторинг	Отслеживание температуры процессора, системы, напряжений, скорости вращения всех вентиляторов (3) Технология SmartFan
Размер	Форм-фактор ATX, 305x244 мм (12x9,6 дюйма)

Упаковка платы Biostar Hi-Fi Z77X выглядит следующим образом:

В коробке можно обнаружить следующее:

• материнскую плату;
• руководство пользователя на английском языке;
• DVD-диск с ПО и драйверами;
• четыре кабеля SerialATA;
• заглушку на заднюю панель корпуса;
• мост SLI;
• мост CrossFireX;
• микрофон.

Учитывая вполне адекватную розничную цену, комплектацию Biostar Hi-Fi Z77X можно назвать приемлемой. В коробке присутствуют четыре кабеля SerialATA, а также соединительные мосты для видеокарт NVIDIA (SLI) и AMD (CrossFireX). А поскольку плата разработана с акцентом на качественную звуковую подсистему, в ее комплектацию включен микрофон.
Далее — у нас возникли претензии к руководству пользователя. В 50-страничной брошюре содержатся подробные инструкции по сборке системы и приведено описание фирменных утилит Biostar, но при этом информация о настройках BIOS занимает всего три страницы. Что касается содержимого DVD-диска, то к нему нет никаких претензий: присутствует полный набор драйверов, фирменных утилит, а также пробная версия антивируса BullGuard. Все ПО имеет следующий установочный интерфейс:

Плата Biostar Hi-Fi Z77X

Как мы уже отметили во вступлении, расположение и конфигурация основных компонентов платы Biostar Hi-Fi Z77X и топовой модели Biostar TZ77XE4 во многом совпадает.

В частности, на плате расположено три слота PCI Express Graphics, на которые выделяется 20 линий шины PCI Express. Из них 16 линий поддерживаются процессором и выделяются на первые два PEG-слота. Причем при установке процессора с ядром Ivy Bridge обеспечивается поддержка шины PCI Express v3.0 (v2.0 — для предыдущих процессоров). Что касается третьего PEG-слота, то на него выделяется четыре линии шины PCI Express v2.0, которые, судя по всему, заимствуются от чипсета. Соответственно, возможными схемами распределения линий являются 16+0+4 и 8+8+4. Тут же отметим, что на плате установлено три слота PCI Express x1.

К дизайну PCB претензий нет: отсутствует блокировка защелок слотов DIMM первой видеокартой, а разъемы питания установлены очень удобно, по краям платы. Основной 24-контактный разъем расположен на нижнем краю, а дополнительный 8-контактный — на правом:

Плата сохранила обратную совместимость со «старыми» блоками питания и позволяет использовать их с кабелями 24 + 4

Рядом с процессорным гнездом установлен 4-контактный разъем CPU_FAN1 для кулера. Кроме него, на плате установлены трехконтактные разъемы SYS_FAN1 и SYS_FAN2. На наш взгляд, три разъема для вентиляторов недостаточно для полноразмерной ATX-платы.
Далее — на плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3. Они разбиты на две группы по два слота, без какой-либо цветовой индикации. Поэтому, чтобы задействовать двухканальный режим, перед установкой модулей памяти необходимо свериться с документацией.

Плата поддерживает память стандарта DDR3-1066/1333/1600/../2600 МГц, причем частоты до DDR3-1600 МГц являются штатными только при использовании процессора Ivy Bridge. Также в режиме разгона допустимы частоты вплоть до DDR3-2600 МГц; максимальный объем памяти равен 32 Гбайт.

Возможности расширения

Плата Biostar Hi-Fi Z77X, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и пару каналов SerialATA 6 Gb/s. Все порты расположены около чипсета и, опять же, не имеют цветовой индикации (порты 6 Gb/s крайние справа).

На плате установлено восемь портов USB 2.0: половина расположена на задней панели, а другая половина подключается при помощи планок (отсутствуют в комплекте). Кроме этого, плата поддерживает шину USB 3.0 с помощью чипсета Z77. Два порта выведены на заднюю панель платы, а еще два подключаются при помощи планки (нет в комплекте).
Плата Biostar Hi-Fi Z77X поддерживает восьмиканальный звук, а в качестве кодека используется чип ALC898. Последний установлен под массивным металлическим экраном.

Такой же звуковой чип установлен на других платах Biostar, но у платы Hi-Fi Z77X особое внимание уделено более качественным второстепенным компонентам звуковой подсистемы.

На плате расположен сетевой контроллер RTL 8111F (Gigabit Ethernet), подключенный к шине PCI Express (x1), а соответствующий разъем (RJ-45) выведен на заднюю панель.

Задняя панель выглядит следующим образом:

Разработчики платы разместили на панели три видеовыхода (HDMI, DVI и VGA), а остальное пространство распределили между портами и разъемами, в число которых входит порт PS/2. Также плата поддерживает один порт COM при помощи соответствующей планки (нет в комплекте).
Традиционная схема компонентов:

Из дополнительных функций стоит отметить кнопки запуска и перезагрузки системы, а также индикатор POST-кодов:

В случае успешного старта системы на индикатор выводится текущая температура процессора

Таким образом, если сравнивать нашу плату с моделью Biostar TZ77XE4, то можно отметить незначительную экономию на видеовыходе DisplayPort, а также на кнопке для сброса настроек BIOS. Впрочем, что касается оболочки UEFI, то она полностью идентична.

ASRock

Обзор материнской платы ASRock Z77E-ITX на чипсете Intel Z77

Использование настольных чипсетов для производства Mini-ITX-плат — это визитная карточка компании ASRock. Новая модель Z77E-ITX основана на наборе логики Intel Z77 и, невзирая на сверхмалые габариты, в полной мере реализует потенциал этого чипсета

Материнские платы форм-фактора Mini-ITX на чипсете Intel Z77 уже не вызывают удивления, поскольку данный настольный чипсет отлично подходит для малогабаритных и экономичных систем. Даже отсутствие «зеленых» процессоров Intel с пониженным энергопотреблением обеспечивает подобным продуктам определенную популярность — у продвинутых пользователей всегда остается возможность даунклокинга CPU. Материнская плата ASRock Z77E-ITX, являющаяся типичным представителем такого рода плат, отлично подходит на роль основы для компактной и не слишком прожорливой системы благодаря очень мощным функциям разгона, которые позволяют понизить как напряжение Vcore, так и множитель процессора. Удивительно, но на плате установлен довольно неслабый преобразователь питания, что вкупе с уже упомянутыми функциями разгона позволяет выжать максимум из процессора. Даже наличие 8-контактного дополнительного разъема питания косвенно указывает на большой потенциал в области оверклокинга. Конечно, разгон для Mini-ITX-системы — штука не слишком актуальная. Другое дело, что показатели разгона напрямую связаны со стабильностью работы, и в этом отношении плата ASRock Z77E-ITX входит в число лидеров.
Также в лидерах эта плата находится и по возможностям расширения. Несмотря на скромные размеры используемого форм-фактора, инженеры ASRock развели все шесть каналов SATA, установили один слот Mini PCI Express, разъем mSATA, а также обеспечили поддержку 12 портов USB, шесть из которых соответствуют спецификации USB 3.0. Помимо этого, на плате присутствует звуковая подсистема, гигабитный сетевой контроллер и один слот PCI Express x16 для внешней видеокарты. Но и этого специалистам ASRock показалось мало, так что в продажу плата поступила с уже установленным модулем беспроводной связи Wi-Fi (вставлен в слот Мini PCI Express). В итоге мы получили очень мощный и интересный продукт, который и станет предметом сегодняшнего обзора.

Спецификация ASRock Z77E-ITX

ASRock Z77E-ITX
Процессор	Разъем Socket LGA1155 Поддержка технологии Intel Turbo Boost
Чипсет	Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Два 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 16 Гбайт Поддерживается память типа DDR3 1066/1333/1600/1866*/../2600* Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP
Графика	Один слот PCI Express x16 Поддержка Intel HD Graphics и Lucid Virtu
Возможности расширения	Шесть портов USB 2.0 (два встроенных, четыре дополнительных) Шесть портов USB 3.0 (четыре встроенных, два дополнительных) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet Слот Мini PCI Express + Модуль Wi-Fi (802.11n)
Возможности для разгона	Изменение частоты Bclk от 95 до 150 МГц с шагом 0,1 МГц, изменение множителя Изменение напряжения на процессоре, Vtt, памяти, IGPU и CCSA Утилита ASRock Extreme Tuning Utility (AXTU)
Дисковая подсистема	Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID) Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID) Один порт mSATA
UEFI	64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Технология ASRock Instant Flash Технология ASRock XFast USB Технология ASRock XFast LAN Поддержка ASRock XFast Charger Поддержка ASRock XFast RAM Поддержка ASRock OMG Поддержка ASRock Smart Remote Поддержка ASRock OC DNA Утилита ASRock Extreme Tuning Utility (AXTU) Поддержка профилей CMOS
Разное	Один порт для PS/2 клавиатуры или мыши Кнопка сброса CMOS STR (Suspend to RAM) S/P-DIF Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 8-контактный разъем питания
Мониторинг	Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов Технология SmartFan
Размер	Форм-фактор Mini-ITX, 170x170 мм (6,7x6,7 дюйма)

Коробка с платой ASRock Z77E-ITX скорее напоминает упаковку Micro-ATX-платы, нежели Mini-ITX.

Комплектация

В коробке можно обнаружить следующее:

• материнскую плату;
• многоязычное руководство пользователя, краткое описание BIOS и фирменной утилиты AXTU;
• DVD-диск с ПО и драйверами;
• два кабеля SerialATA;
• антенну Wi-Fi с подставкой;
• заглушку на заднюю панель корпуса;
• переходник DVI→VGA.

Помимо пары кабелей SerialATA, в комплектации присутствует антенна для модуля Wi-Fi. Она состоит из двух частей: собственно антенны и подставки (каждая в отдельном пакетике).

Комплектацию довершает переходник DVI→VGA и заглушка на заднюю панель платы.

Что касается документации, то основное руководство содержит только краткую информацию о разъемах платы, которая продублирована на большом количестве языков. Во второй, довольно тонкой брошюре присутствует описание настроек BIOS и фирменной утилиты AXTU.
Кроме того, на DVD-диске записан полный набор драйверов и фирменных утилит ASRock, а также дополнительное ПО (антивирус Norton, CyberLink MediaEspresso). Все ПО устанавливается при помощи удобной оболочки:

Плата ASRock Z77E-ITX

Инженеры компании ASRock хорошо известны своей способностью решать сложные задачи или изобретать нестандартные технические решения. Но в случае с платой ASRock Z77E-ITX, предъявленные требования оказались несколько выше их возможностей. Так, разработчики предприняли все известные способы экономии места на сверхмалых габаритах форм-фактора Mini-ITX, но никак не смогли разместить слот mSATA.

В результате последний пришлось установить на обратную сторону платы, что может серьезно усложнить жизнь пользователю. Для установки соответствующего накопителя придется полностью разбирать всю систему и вынимать плату из корпуса.

В остальном к дизайну PCB нет претензий. Так, на плате размещены два разъема питания: основной, 24-контактный и дополнительный, 8-контактный в центре платы. Несколько странно видеть подобный разъем на Mini-ITX плате, но модель ASRock Z77E-ITX допускает подключение и 4-жильного кабеля. Также отметим, что на слотах DIMM отсутствуют защелки слева. Это позволяет вставлять и вынимать модули памяти при установленной видеокарте. Всего на плате разведено два слота DIMM для модулей памяти DDR3. В данном случае у пользователей не возникнет никаких проблем: при установке двух модулей памяти система будет работать в двухканальном режиме доступа.

Максимальный объем ОЗУ равен 16 Гбайт, причем плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600 МГц, а также с частотами вплоть до DDR3-2800 МГц в режиме разгона. Тут же отметим, что при использовании встроенной графики рекомендуется установить максимально возможную частоту памяти. Если же пользователь планирует использовать внешнюю видеокарту, то на плате ASRock Z77E-ITX присутствует полноразмерный слот PCI Express x16. Впрочем, более половины Mini-ITX-корпусов не позволяют установить карту расширения высокого профиля. Соответственно, при сборке системы нужно учитывать тип и модель используемого корпуса.

Кроме этого, плата ASRock Z77E-ITX поддерживает два канала SerialATA 6 Gb/s и четыре канала SerialATA 3 Gb/s. Четыре порта расположены около чипсета, пятый порт (SerialATA 3 Gb/s) выведен на заднюю панель, а шестой (SerialATA 3 Gb/s) обслуживает слот mSATA. Таким образом, дисковая подсистема платы более чем достаточна для подавляющего большинства Mini-ITX-систем.

К сожалению, у нашего экземпляра обнаружился небольшой дефект: второй порт SerialATA 6 Gb/s оказался неработоспособным

То же самое можно сказать и о поддержке последовательной шины USB. Так, разработчики реализовали шесть портов USB 2.0 (два встроенных и четыре внешних; планки в комплекте отсутствуют) и шесть портов USB 3.0 при помощи чипсета Z77 и дополнительного контроллера ASMedia ASM1042. Соответственно на задней панели размещены четыре порта USB 3.0, а оставшиеся два подключаются при помощи планки (нет в комплекте).

Тут же отметим, что плата поддерживает технологию ASRock XFast USB, которая теоретически увеличивает скорость интерфейса USB 3.0.
Плата ASRock Z77E-ITX имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC898. Рядом установлен гигабитный сетевой контроллер BCM57781 производства компании Broadcom, который подключен к отдельной линии шины PCI Express.

Соответствующий разъем RJ-45 выведен на заднюю панель платы, которая имеет следующую конфигурацию:

Обратите внимание, что на плате установлен практически полный набор видеовыходов: DVI, HDMI и DisplayPort. А для подключения монитора через выход VGA предназначен соответствующий переходник DVI→VGA (есть в комплекте). Устаревшие интерфейсы, такие как COM или LPT, не поддерживаются даже через планки. И наконец, на панели можно найти кнопку для сброса настроек BIOS и пару разъемов для подключения антенны Wi-Fi.
Традиционная схема компонентов:
